EXTENDER SWITCH PoE xPoE-3-11A ATTE WZMACNIACZ PoE

Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-3-11. Na podstawie sugestii użytkowników oraz naszych własnych obserwacji i testów nowa wersja z literką  A została wzbogacona o kilka funkcjonalnych modyfikacji:

• wprowadzono usprawnienia w układzie zasilania PoE IN
• dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
• zmniejszono maksymalny pobór mocy (poniżej 0,5W)

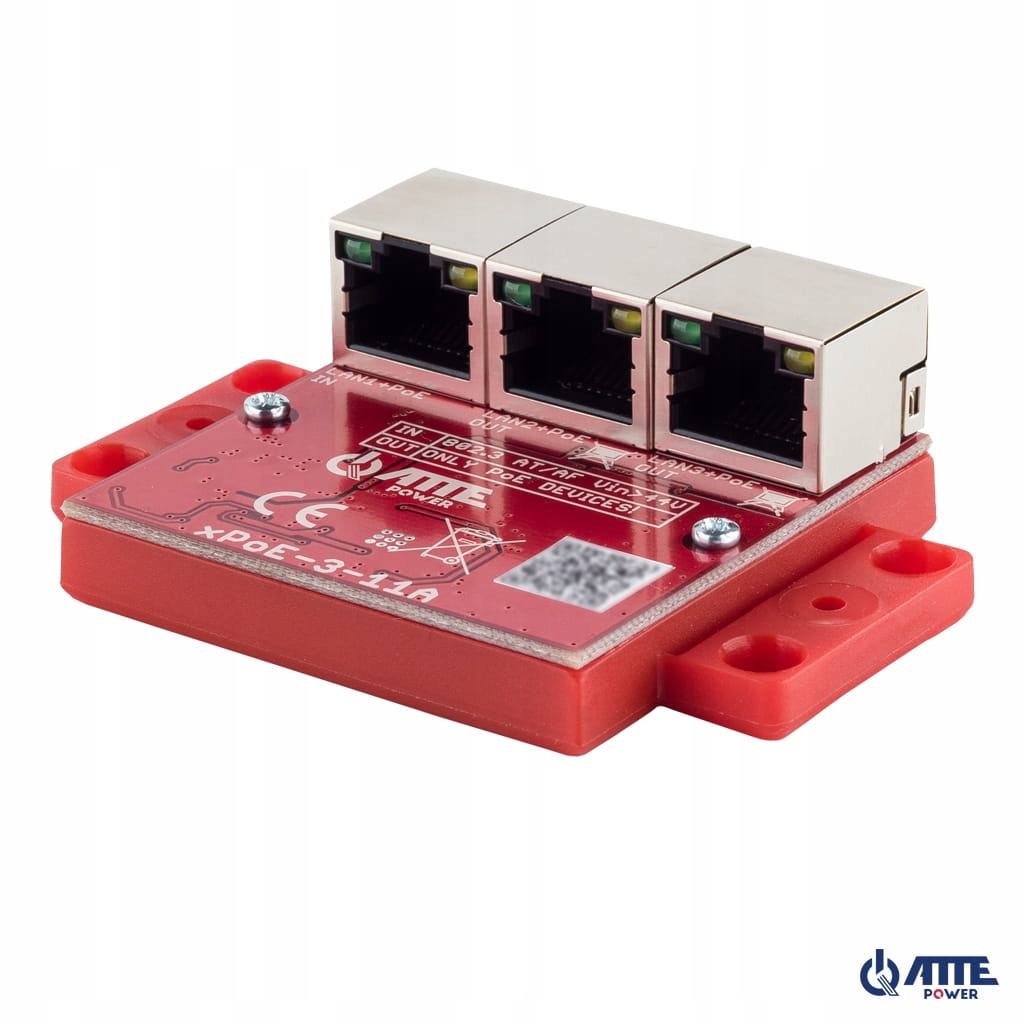

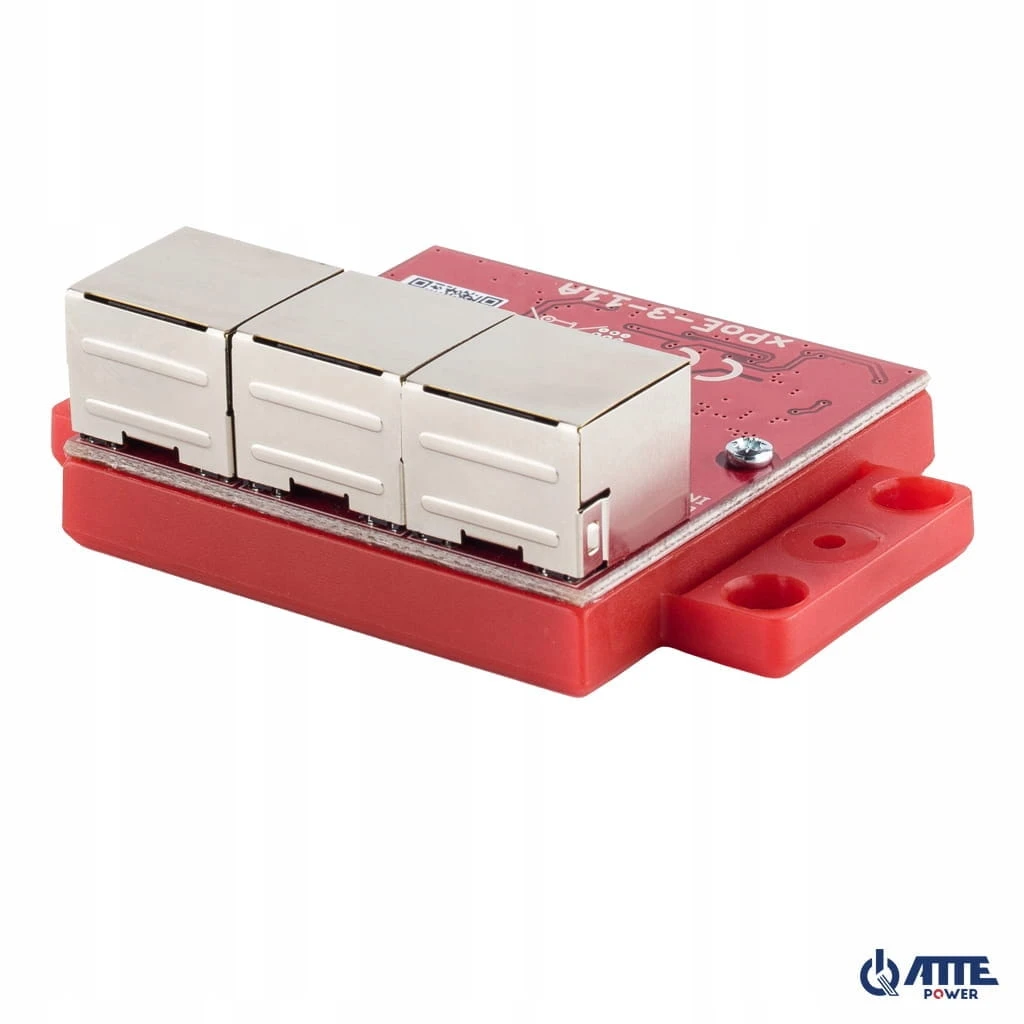

Aktualnie sprzedajemy xPoE-3-11A zamiast xPoE-3-11. Nowsza wersja. Wersja A ma czerwoną podstawę z tworzywa.

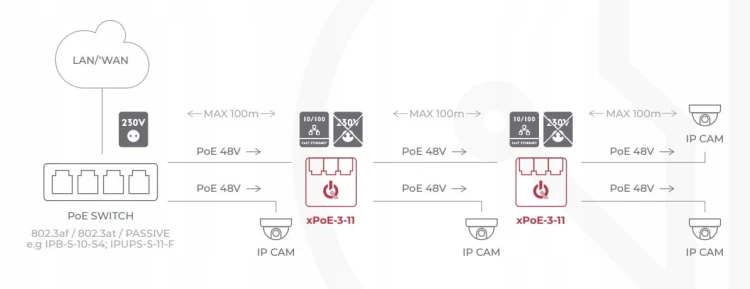

Extender zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100m. Umożliwia podłączenie dwóch kamer IP PoE przy wykorzystaniu jednego przewodu. Można go nazwać rozgałęźnikiem PoE. Ma jedno wejście PoE i 2 wyjścia PoE. Jeżeli masz jeden kabel UTP, a chcesz podłączyć np. 2 kamery ip, to extender Tobie to umożliwi. Zasilanie extendera jest po PoE np. ze switch-a. Nie wymaga dodatkowego zasilania. Może posłużyć jako przedłużenie sieci i przesłać dane oraz zasilanie o kolejne 100m jak switch. To działa jak switch, który jest zasilany PoE. Poza tym jeżeli zachodzi konieczność "popchnięcia" sieci o kolejne 100m, to także się sprawdzi.

Switch PoE 3 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 2xPoE OUT), zasilany z PoE (max 50W)

Najważniejsze cechy i funkcje:

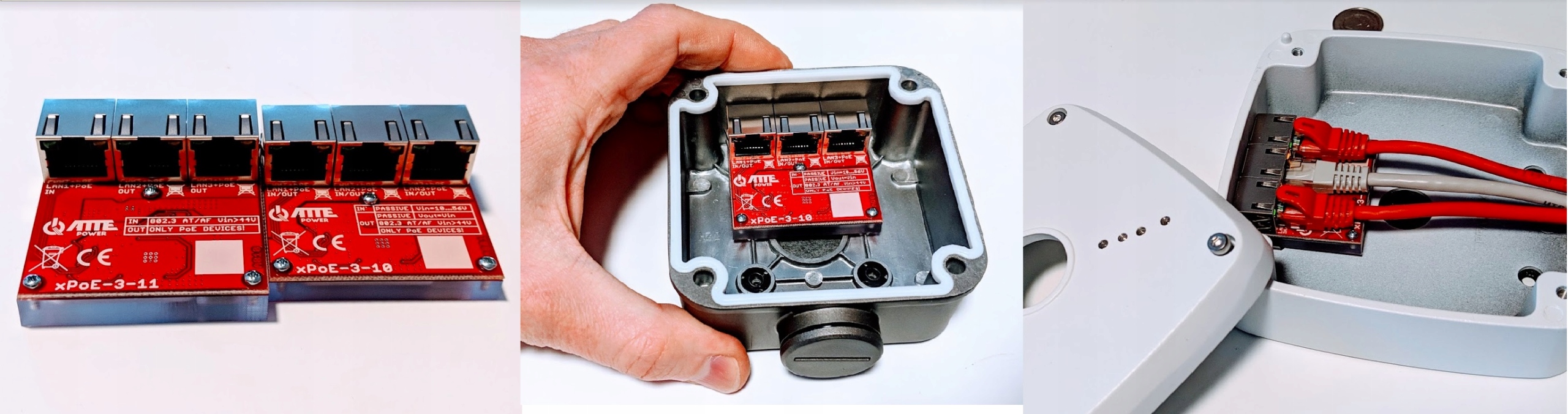

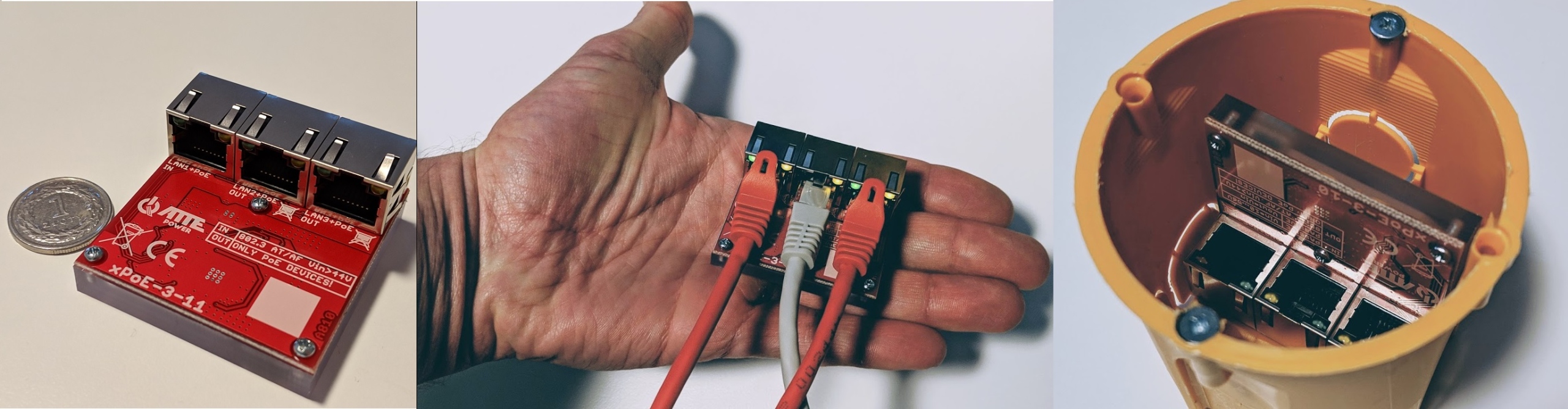

• miniaturowa konstrukcja umożliwia montaż w puszce pod kamerą
• zasilany z innego switcha 802.3at/af lub PoE Passive
• rozdziela zasilanie do 2 kamer PoE 802.3at/af

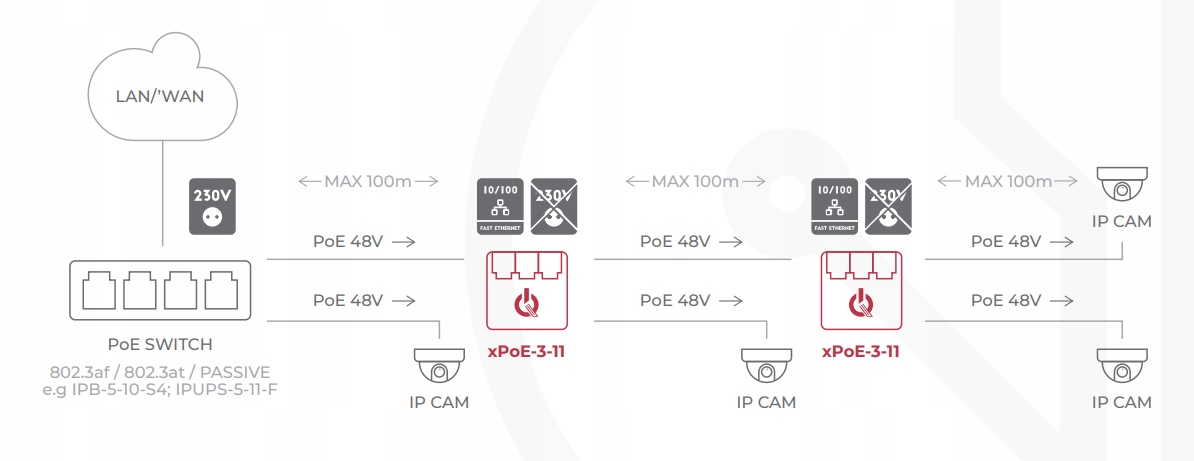

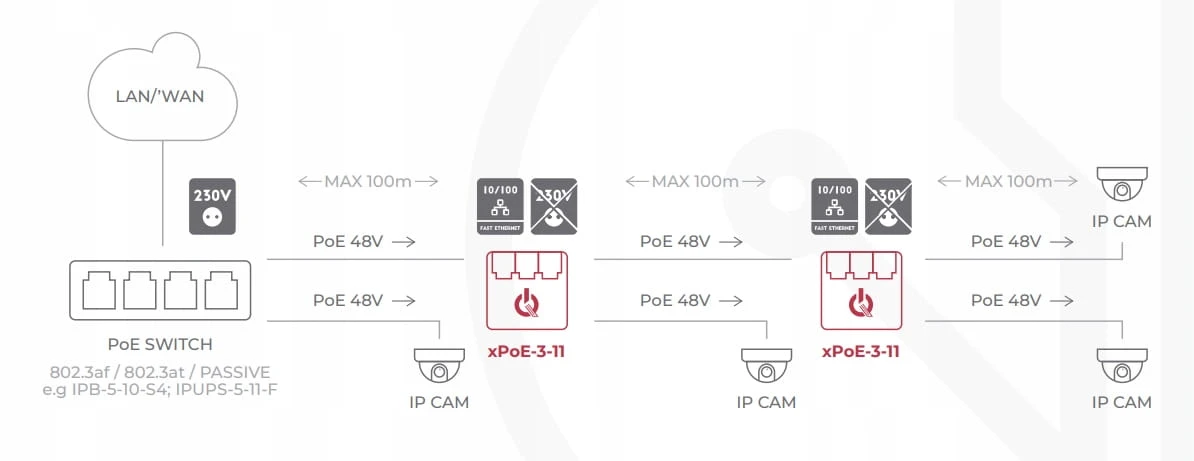

• jedno urządzenie może zasilać kolejne (Atte Power Tree)
• wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
• do 50W sumarycznej mocy na wszystkie porty
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy
• bardzo niski pobór mocy (< 1W)

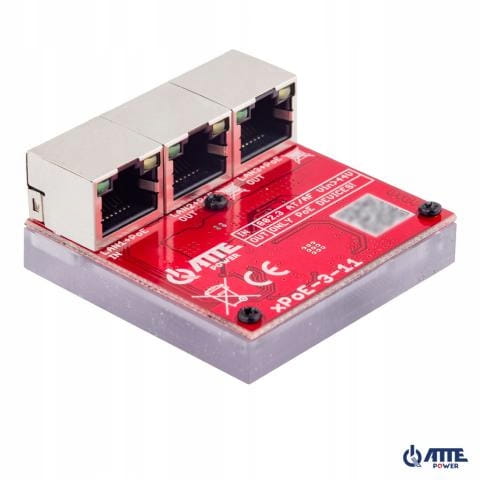

xPoE-3-11 został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i  przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

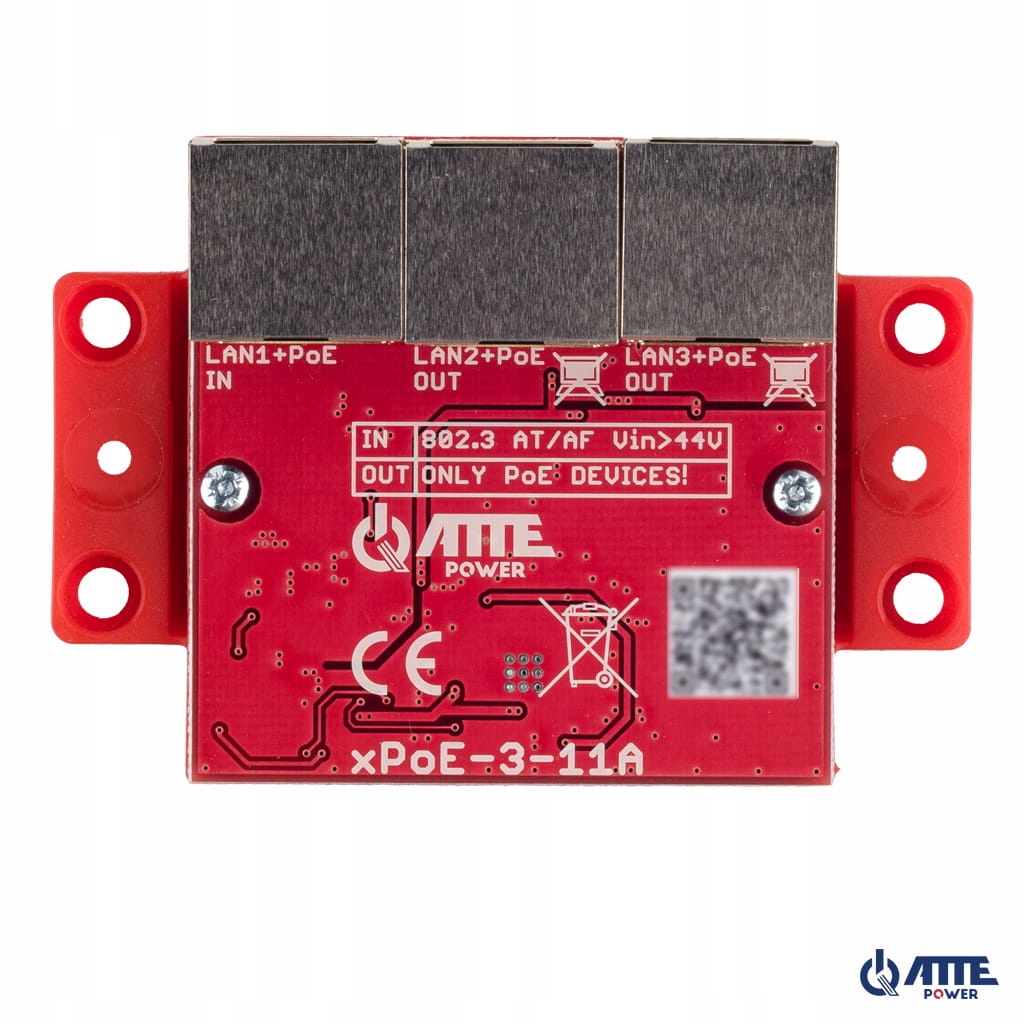

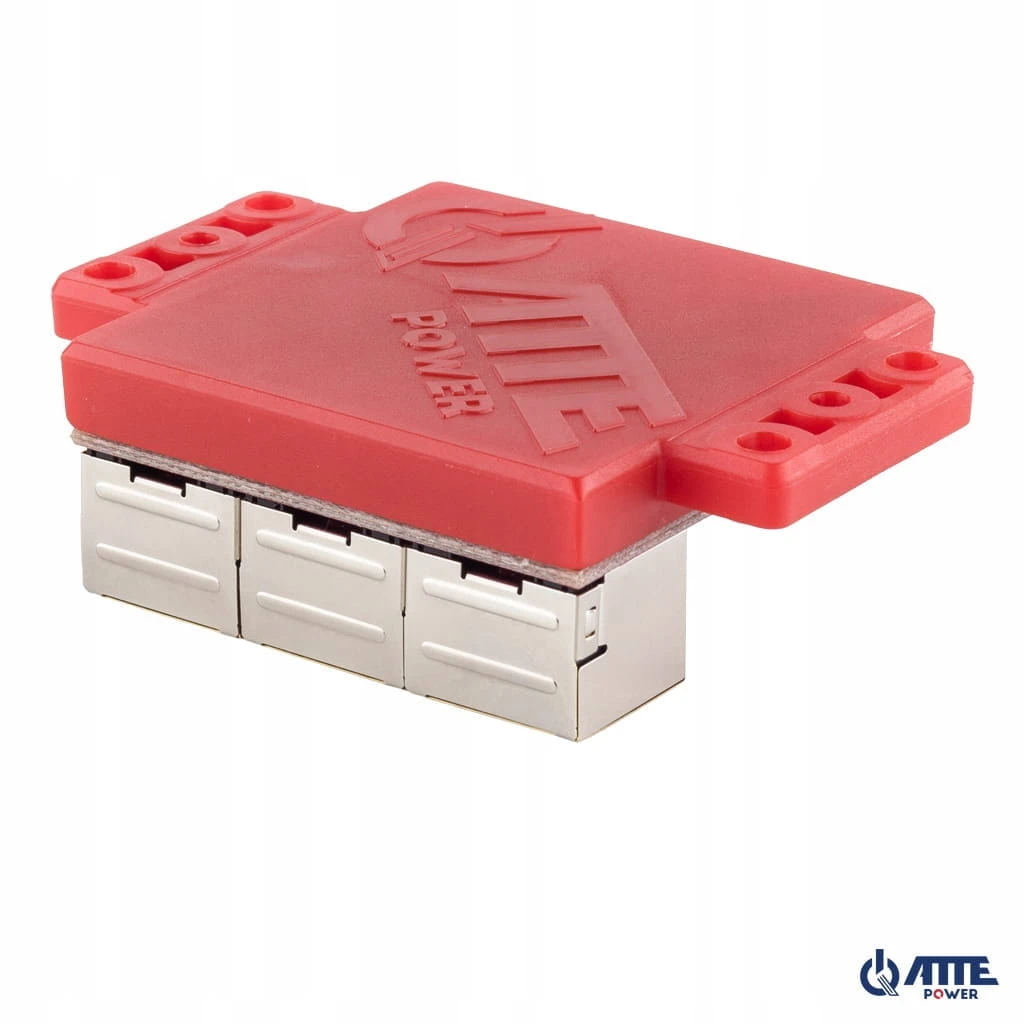

Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę, izolację przy możliwie jak najmniejszych gabarytach urządzenia. Ustawienie złącz RJ-45 również nie jest przypadkowe - dzięki niemu wpięte kable nie zajmują dodatkowego miejsca.

DANE TECHNICZNE:

Porty LAN

3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)

Funkcje portów

LAN 1:

WEJŚCIE PoE (zasilanie switcha): PASSIVE (do 50W) lub 802.3af (do 15,4W) lub 802.3at (do 30W)

PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)

Funkcje portów

LAN 2:

WYJŚCIE PoE (zasilanie odbiorników PoE): PASSIVE (do 50W), 802.3af (do 15,4W), 802.3at (do 30W)

PINY PoE: 1,2 (V-) 3,6 (V+) oraz 4,5 (V+) 7,8 (V-)

Funkcje portów

LAN 3:

WYJŚCIE PoE (zasilanie odbiorników PoE): PASSIVE (do 50W), 802.3af (do 15,4W), 802.3at (do 30W)

PINY PoE: 4,5 (V+) 7,8 (V-)

Wybór standardu PoE (at/af)

LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający

Napięcie zasilania

Vout = Vin

Uwaga!

Dla odbiorników PoE 802.3at/af Vin > 44VDC

Pobór mocy : 0,8 W

Zabezpieczenia portów

LAN 1 ... LAN 3:

Zabezpieczenie przepięciowe

LAN 1:

Zabezpieczenie przeciążeniowe 1A z auto powrotem

Sygnalizacja pracy

LED w złączach RJ45:

LAN 1 ... LAN 3 (żółta) - obecność zasilania PoE na porcie LAN 1 ... LAN 3

LAN 1 ... LAN 3 (zielony) - link i transmisja danych na porcie LAN 1 ... LAN 3

Konstrukcja obudowy: Poliwęglan

Temperatura pracy: -25°C...+65°C

Stopień ochrony: IP20

Wymiary: 51 x 51 x 23 mm

Waga:0,042kg
